Cấu Tạo Hệ LED Ray Nam Châm Siêu Mỏng - Giải Pháp Chiếu Sáng Hiện Đại

Trong xu hướng thiết kế nội thất hiện đại, sự tối giản và linh hoạt đang trở thành ưu tiên hàng đầu. Hệ ray nam châm siêu mỏng (magnetic track light ultra-thin) xuất hiện như một bước tiến mới, kết hợp tinh gọn thẩm mỹ với hiệu suất chiếu sáng vượt trội. Để lựa chọn và ứng dụng hiệu quả, việc hiểu rõ cấu tạo hệ ray nam châm siêu mỏng là yếu tố quan trọng giúp người dùng tối ưu thiết kế, vận hành và độ bền của hệ thống.

Tổng quan về hệ LED ray nam châm siêu mỏng

Hệ LED ray nam châm siêu mỏng là hệ thống chiếu sáng dạng module, gồm đường ray dẫn điện siêu mỏng kết hợp với các loại đèn có chân tiếp xúc nam châm. Người dùng có thể gắn – tháo – thay đổi vị trí đèn nhanh chóng mà không cần dụng cụ. Dạng ray này thường được ứng dụng trong nhà ở, showroom, studio, văn phòng cao cấp và các không gian đề cao tính thẩm mỹ tối giản.

Điểm nổi bật của hệ LED ray nam châm siêu mỏng là kích thước cực kỳ tinh gọn, thường chỉ từ 8–12mm, cho phép âm trần, thả nổi hoặc lắp áp trần mà không làm gián đoạn bề mặt nội thất.

Cấu tạo hệ LED ray nam châm siêu mỏng gồm những gì?

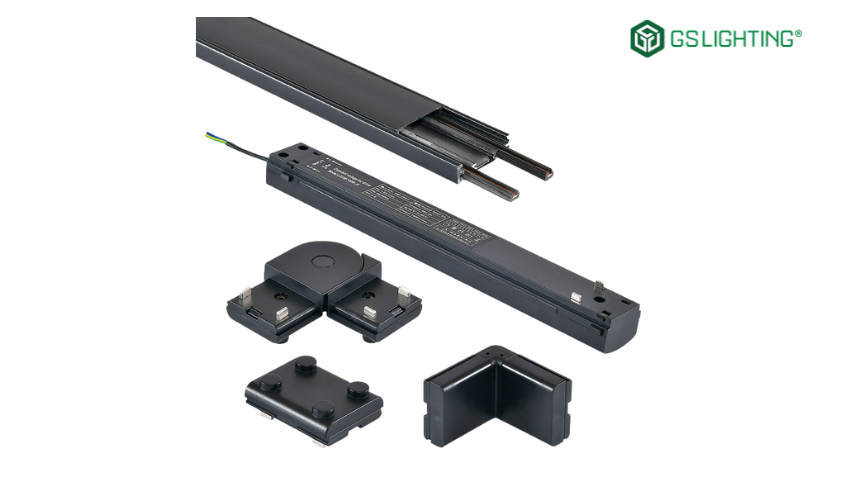

Một hệ LED ray nam châm siêu mỏng hoàn chỉnh thường bao gồm các bộ phận chính sau:

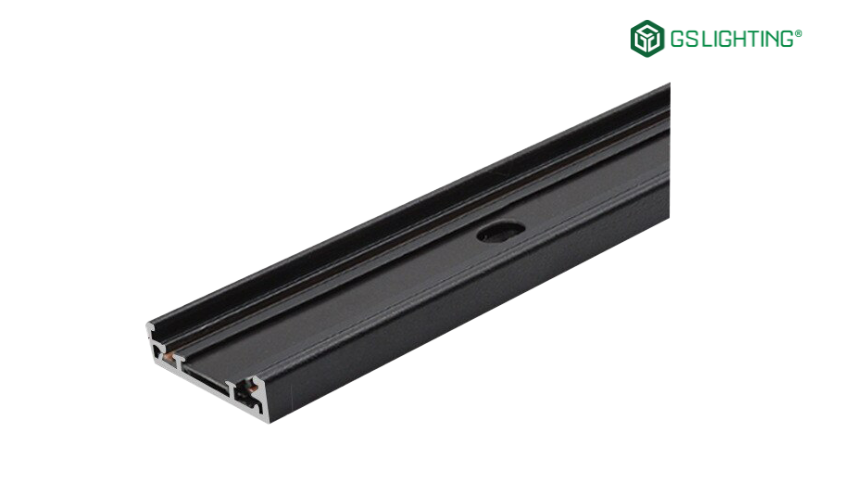

Ray nhôm siêu mỏng (Ultra-thin Magnetic Track Rail)

Đây là thành phần quan trọng nhất, đóng vai trò vừa là giá đỡ vừa là đường dẫn điện.

Đặc điểm cấu tạo:

• Chất liệu: hợp kim nhôm nguyên khối, anodized chống oxi hóa.

• Độ dày: tối ưu từ 8–12mm tùy thương hiệu.

• Thiết kế: khe dẫn điện hai hoặc ba line tùy hệ.

• Bề mặt: phẳng hoặc tạo rãnh để dễ âm trần.

Chức năng:

• Dẫn điện cho toàn bộ đèn nam châm.

• Tạo đường lắp đặt đèn thẳng, góc hoặc zigzag tùy thiết kế.

• Đảm bảo sự chắc chắn khi gắn đèn bằng chân nam châm.

Lõi dẫn điện (Copper Conductor)

Bên trong ray là hệ thống lõi dẫn điện bằng đồng hoặc đồng mạ.

Vai trò:

• Đảm bảo nguồn điện ổn định cho từng module đèn.

• Giảm thất thoát và tăng độ bền khi vận hành trong thời gian dài.

Thiết kế lõi đồng trong ray siêu mỏng được bố trí sát thành nhằm tối ưu không gian nhưng vẫn bảo đảm an toàn điện.

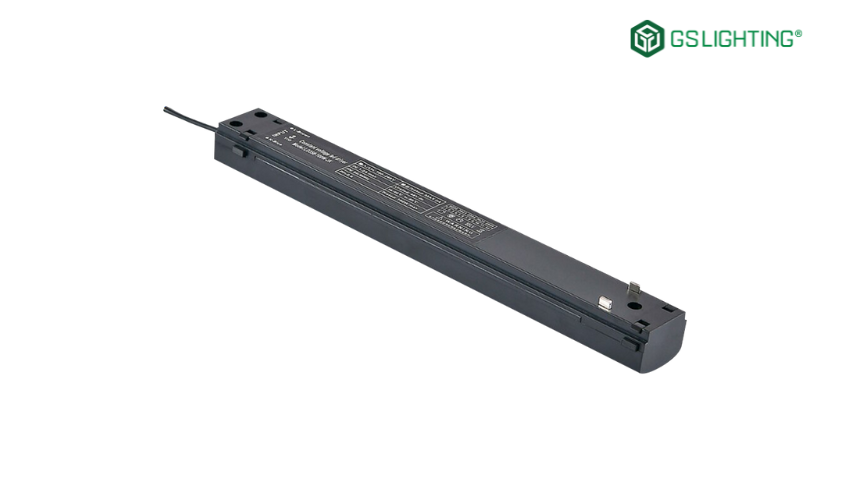

Bộ nguồn Driver ngoài (External LED Driver)

Hệ LED ray nam châm siêu mỏng thường sử dụng driver tách rời để tiết kiệm diện tích trong ray và tăng khả năng tản nhiệt.

Đặc điểm:

• Lắp đặt âm trần hoặc hộp kỹ thuật.

• Chuyển đổi điện AC sang điện DC 24V/48V – mức điện áp thấp an toàn.

• Tối ưu dòng điện để chống nhấp nháy, bảo vệ đèn.

Hệ chân tiếp xúc nam châm (Magnetic Connector)

Mỗi module đèn được gắn với chân nam châm có tác dụng bám vào ray.

Cấu tạo:

• Nam châm Neodymium lực hút mạnh.

• Phần chân tiếp xúc kim loại dẫn điện.

• Bộ chốt an toàn để cố định đèn khi hệ đang hoạt động.

Ưu điểm:

• Giúp lắp đặt nhanh chỉ trong vài giây.

• Hạn chế rơi rớt khi thay đổi vị trí đèn.

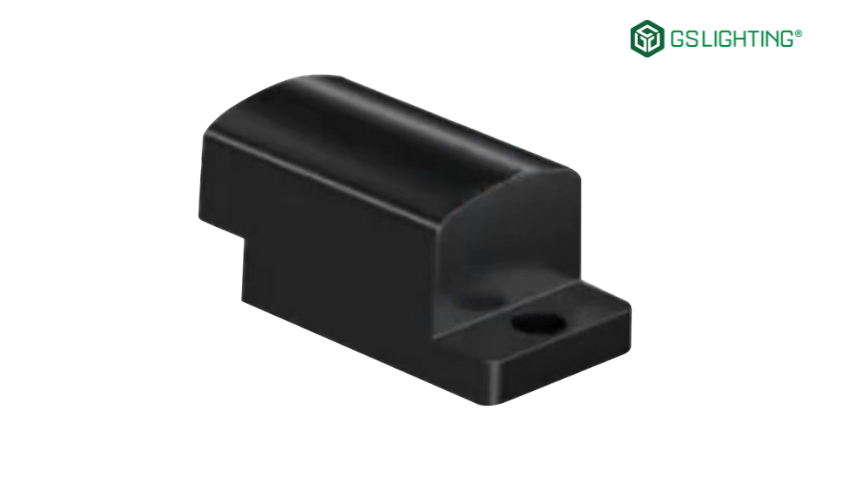

Các phụ kiện nối ray

Bao gồm:

• Nối thẳng

• Nối chữ L

• Nối chữ T

• Nối chữ X

• Đầu bịt ray

Các loại connector cho phép thiết kế hệ ray theo nhiều hình dạng khác nhau, phù hợp với trần phẳng, hành lang, showroom hoặc phòng trưng bày dài.

Nguyên lý hoạt động của hệ ray nam châm siêu mỏng

Hệ ray hoạt động theo cơ chế: driver chuyển điện áp xoay chiều AC thành dòng điện một chiều DC ổn định, truyền vào hai thanh dẫn đồng trong ray. Khi module đèn có chân nam châm gắn lên ray, phần tiếp xúc kim loại chạm vào thanh dẫn điện, cung cấp nguồn cho đèn sáng ngay lập tức.

Nhờ nam châm lực hút mạnh, đèn vừa bám chắc lên ray vừa đảm bảo kết nối điện an toàn mà không cần bắt vít.

Đặc điểm nổi bật của hệ LED ray nam châm siêu mỏng

Tính thẩm mỹ vượt trội

Thiết kế siêu mỏng gần như chìm vào trần, tạo cảm giác tinh tế và sang trọng, phù hợp phong cách tối giản.

Linh hoạt trong bố trí ánh sáng

Người dùng có thể xoay, di chuyển hoặc thay đổi loại đèn rất dễ dàng mà không cần can thiệp vào trần hoặc tháo lắp phức tạp.

An toàn và tiết kiệm điện

Điện áp thấp (24V/48V) an toàn trong sử dụng lâu dài và giảm nguy cơ chập cháy.

Dễ thi công lắp đặt

Ray siêu mỏng giúp thi công nhanh, ít ảnh hưởng tới kết cấu trần.

Ứng dụng hệ LED ray nam châm siêu mỏng trong thực tế

• Phòng khách, phòng ngủ, bếp

• Showroom thời trang, mỹ phẩm

• Studio chụp ảnh, gallery

• Văn phòng hiện đại

• Căn hộ cao cấp, biệt thự

Dù ở không gian nào, cấu tạo hệ LED ray nam châm siêu mỏng cũng cho phép tạo nên hệ ánh sáng tùy biến, vừa đẹp vừa hiệu quả.

Hiểu rõ cấu tạo hệ LED ray nam châm siêu mỏng giúp người dùng đưa ra lựa chọn phù hợp cho từng không gian. Với thiết kế thanh mảnh, khả năng tùy biến cao và hiệu suất chiếu sáng ổn định, hệ ray nam châm siêu mỏng đang trở thành xu hướng chiếu sáng được yêu thích trong kiến trúc hiện đại.
